自動氣體滅火系統的控制方式及工作原理

系統的控制方式及工作原理

七氟丙烷滅火系統有自動控制、手動控制和機械應急操作三種控制方式。一般情況下應使用手動控制；在保護區無人的情況下可以轉換為自動控制；當自動控制和手動控制不能執行時，應采用機械應急操作。

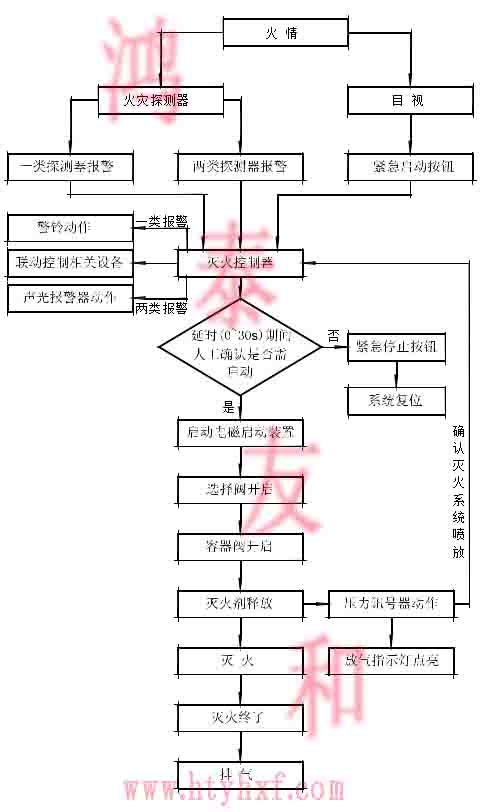

系統工作原理如下：

1、正常工作狀態

（1）七氟丙烷滅火劑（含增壓氣體）和啟動氣體被密封在各自的儲瓶中，并通過壓力表監測；

（2）全部選擇閥（如果有）處于關閉狀態；

（3）滅火劑輸送管道和啟動管路處于常壓狀態；

（4）如果啟動氣體出現慢性泄漏，會(huì )通過低泄高封閥釋放至大氣，以避免形成壓力聚集。

2、自動控制方式滅火過程

當滅火控制器的手動/自動轉換開關置于“自動”位置時，針對該防護區的滅火控制方式處于全自動狀態。在此狀態下，當滅火控制器接收到同一防護區的兩種不同類型火災探測器同時探測到火險信號時，即向其對應防護區的電磁啟動裝置發出滅火聯動信號，氣體滅火系統進入以下滅火控制程序：

（1）立即啟動設于對應防護區內外的聲光報警器（蜂鳴器及閃燈），向防護區內外的人員發出緊急疏散和氣體噴放預警報；

（2）按照預先的設置進入氣體噴放前的延時階段（0～30s可調）；

（3）按照設計的要求，聯動關閉該防護區所有影響滅火效果的設備或裝置（如關閉泄壓口除外的開口，關閉相應的防火閥，關閉相應的空調和通風設備等）；

（4）向FAS系統或綜合監控系統發出反饋信號；

（5）延時階段一結束，立即向滅火系統中對應防護區的電磁啟動裝置發出滅火指令（DC24V、1.5A）；

（6）電磁啟動裝置動作，釋放啟動氣體存儲容器中的啟動氣體（氮氣），啟動氣體沿啟動管路依次打開相應的選擇閥和預先確定數量的滅火劑儲瓶容器閥；

（7）預先確定數量的儲瓶?jì)鹊臏缁饎┍会尫?，?jīng)過集流管、已打開的選擇閥、氣體輸送管道和噴嘴，噴放到防護區內，實施滅火；

（8）與此同時，在氣體輸送管道內氣體滅火劑的壓力作用下，壓力訊號器動作并將動作信號反饋至滅火控制器?？刂破魍瑫r(shí)發出聯動信號啟動該防護區入口處設置的氣體釋放指示燈，提醒人員勿入。

3、手動控制方式滅火過程

當滅火控制器的手動/自動轉換開關置于“手動”位置時，針對該防護區的滅火控制方式處于手動狀態。在此狀態下，滅火控制器只是接收火災探測器探測到的火險信號，并聯動安裝于防護區內外的警鈴和聲光報警器；即使在滅火控制器接收到同一防護區內兩種不同類型的火災探測器的火險信號，也不會(huì )向相應的電磁啟動裝置發出滅火聯動信號。在此狀態下，需要啟動七氟丙烷氣體滅火系統時，現場操作人員可以手動按下防護區門口設置的緊急啟動按鈕啟動滅火系統，即可進入上述滅火控制程序，釋放滅火劑，實施滅火。這種手動控制方式在系統處于自動控制狀態時或防護區內火災探測器尚未探測到火險信號時同樣有效。這是控制子系統滿足“手動優先”的功能。

4、機械應急操作控制方式滅火過程

在無論何種原因致使滅火系統無法采用自動或手動控制方式啟動時，操作人員可以采用機械應急操作控制方式啟動滅火系統。具體步驟如下：

（1）確認發生火災的防護區的名稱；

（2）確認防護區內的人員已撤出，并有效防止人員進入該防護區；

（3）確認影響滅火效果的設備、裝置和門窗已經關閉；

（4）盡快到達該防護區對應的滅火系統氣瓶間；

（5）按照標牌指引，找到對應該防護區的啟動氣體儲瓶；

（6）拉出該儲瓶上電磁啟動裝置機械應急啟動手柄下的保險卡環；

（7）按下手柄即可釋放啟動氣體（氮氣），從而啟動七氟丙烷氣體滅火系統，釋放滅火劑，實施滅火。

（8）如果此時遇上電磁啟動裝置維修或啟動氣體儲瓶充裝啟動氣體或其它原因不能開啟相應的選擇閥、容器閥時，可立即按下列程序操作（同樣可以實現機械應急啟動）：第一、拉動相應防護區選擇閥的手柄，打開選擇閥；第二、按下相應數量的滅火劑儲瓶容器閥上的機械應急啟動把手打開容器閥，釋放滅火劑，實施滅火。

5、無論滅火控制方式處于“自動”或“手動”狀態，并且不管防護區內是否真有火災發生，只要防護區的警報裝置（警鈴或者聲光報警器）報警，該防護區內的人員應立即撤離該防護區。同時對現場情況進行確認，此時如發現是系統誤動作，或確有火災發生但僅使用手提式滅火器和其它滅火設備即可撲滅火災，可按下設在防護區域門外的緊急停止按鈕，可以使系統暫時停止釋放滅火劑。當確認現場火情已經解除的情況下，可持續按下緊急停止按鈕直至系統復位。在系統復位前，如需繼續啟動滅火系統，則只需松開緊急停止按鈕即可。

6、無論滅火控制方式處于“自動”或“手動”狀態，也無論控制器是否已探測到火險并報警，現場工作人員在發現防護區內有火災發生，并且通過使用手提式滅火器和其它滅火設備無法撲滅火災時，均可立即按下防護區門外的緊急啟動按鈕啟動滅火系統，實施滅火。
