系統的主要技術性能指標及組成

1

系統型式

組合分配式系統和單元獨立式系統

2

系統工作壓力

4.2MPa系統

公稱工作壓力4.2+0.1MPa（表壓），最大工作壓力5.3MPa

5.6MPa系統

公稱工作壓力5.6+0.1MPa（表壓），最大工作壓力8.0MPa

3

儲瓶容積

滅火劑儲瓶70L、90L、120L、150L

啟動氣體存儲容器4L、10L

4

滅火劑最大充裝率

4.2MPa增壓焊接結構儲存容器

最大充裝率950kg/m³

5.6MPa增壓無縫結構儲存容器

最大充裝率1080Kg/m³

5

滅火劑充裝量誤差

≤0.3kg

6

使用環境條件

環境溫度

0℃～50℃

相對濕度

5%～95%

地震烈度

≤7度

7

工作電源

AC220V，50Hz

DC24V，1.5A

8

控制方式

自動控制

DC24V，1.5A

手動控制

按下緊急啟動按鈕，遠程啟動

機械應   急控制

人工氣動

氣瓶間就地啟動，開啟力≤45N

人工機械

氣瓶間就地啟動，容器閥和選擇閥的手動開啟力≤150N

9

噴放時間

8～10秒，按照GB50370-2005規范要求。

10

滅火濃度

8～10%，按照GB50370-2005規范要求。

11

浸漬時間

1～20min，按照GB50370-2005規范要求。

12

噴放剩余量

70L儲存容器≤3.0㎏/瓶；

90L儲存容器≤3.5㎏/瓶；

120L儲存容器≤4.0㎏/瓶；

150L儲存容器≤4.5㎏/瓶；

13

啟動氣體

氮氣

14

啟動氣體存儲壓力

6 MPa

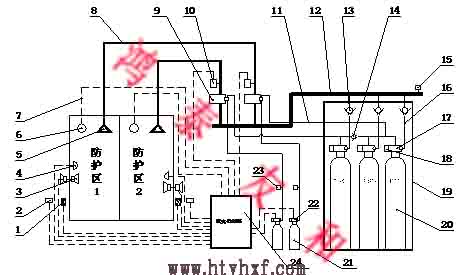

5.噴嘴

6.火災探測器

7.導線和穿線管

8.滅火劑輸送管道

9.選擇閥

10.壓力訊號器

11.啟動管路及管件

12.集流管

13.滅火劑單向閥

14.氣流單向閥

15.安全泄壓閥

16.壓力軟管

17.滅火劑儲瓶容器閥

18.機械應急啟動手柄

19.瓶組架

20.滅火劑儲瓶

21.啟動氣體儲瓶

22.電磁啟動裝置

23.低泄高封閥

24.滅火控制器

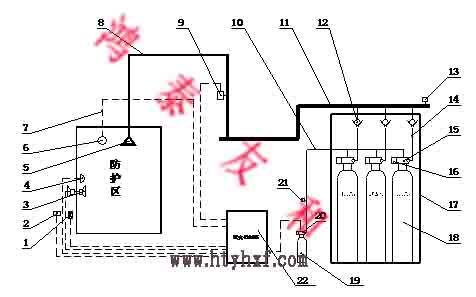

5.噴嘴

6.火災探測器

7.導線和穿線管

8.滅火劑輸送管道

9.壓力訊號器

10.啟動管路及管件

11.集流管

12.滅火劑單向閥

13.安全泄壓閥

14.壓力軟管

15.滅火劑儲瓶容器閥

16.機械應急啟動手柄

17.瓶組架

18.滅火劑儲瓶

19.啟動氣體儲瓶

20.電磁啟動裝置

21.低泄高封閥

22.滅火控制器
